一、用途
壓力變送器廣泛用于石油、化工、冶金、電力、輕工、建材、科研等企事業單位，實現對流體壓力的測量，并適用于各種場合全天候環境及各種腐蝕性流體。
二、特點
1、高準確度、高穩定性。除進口原裝傳感器已用激光修正外，對整機在使用溫度范圍內的綜合性溫度漂移、非線性進行精細地補償，因此在使用溫度范圍內非線性小，溫度穩定性好。
2、可靠的機械保護IP65和防爆保護iaⅡCT5，適用于各種惡劣環境。
3、可用于測量粘稠、結晶及腐蝕性介質。
4、4~20mA DC標準電流信號輸出，二線制工作。
5、體積小，重量輕，安裝、調試、使用方便。
三、技術指標
被測介質：與316不銹鋼兼容的液體、氣體、蒸汽。
測量范圍：-95Kpa~35Mpa
輸出：4~20mA二線制.或者四線制1-5VDC
準確度：0.1%F·S 0.25% F·S 0.5% F·S
零點溫度系數：小于0.02%℃
滿程溫度系數：小于0.02%℃
電源電壓：24V DC
機械保護：IP65
防爆等級：iaⅡCT5
關聯設備：EXZ2318型安全柵
溫度極限：使用溫度：-10~+125℃
存貯溫度：-40~+145℃
過載極限：額定量程的1.5倍~3倍
相對濕度：小于95%
負載電阻：不大于750Ω
安全位置：無影響
四、物理性能
隔離膜片：316不銹鋼
接觸介質連接件：不銹鋼
O型環：丁晴橡膠
外殼噴涂：環氧樹脂
過程連接方式：1/2NPT外螺紋
M20×1.5外螺紋
電氣連接：電纜孔為φ8
重量：約1kg
五、工作原理
過程壓力通過壓力傳感器將壓力信號轉換成電信號，經差分放大器、輸出放大器放大后，現經V/A轉換器的轉換，轉換為現輸入壓力成線性對應關系的4~20mA標準電流輸出信號。
六、壓力變送器選型表
測量范圍
1、0~35KPa | 2、0~100KPa |
3、0~200KPa | 4、0~350KPa |
5、0~700KPa | 6、0~2.1MPa |
7、0~3.5MPa | 8、0~7MPa |
9、0~21MPa | 10、0~35MPa |
注：其它特殊規格，如防腐、超高溫、低溫、微壓等根據用戶需要特殊制作。
七、安裝
1、一般安裝
為獲得最佳的性能，應盡量將變送器安裝在溫度變化小、沖擊和震動小的場所。

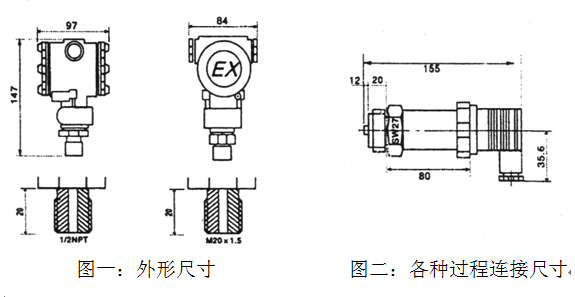

2、外形尺寸及連接方式
